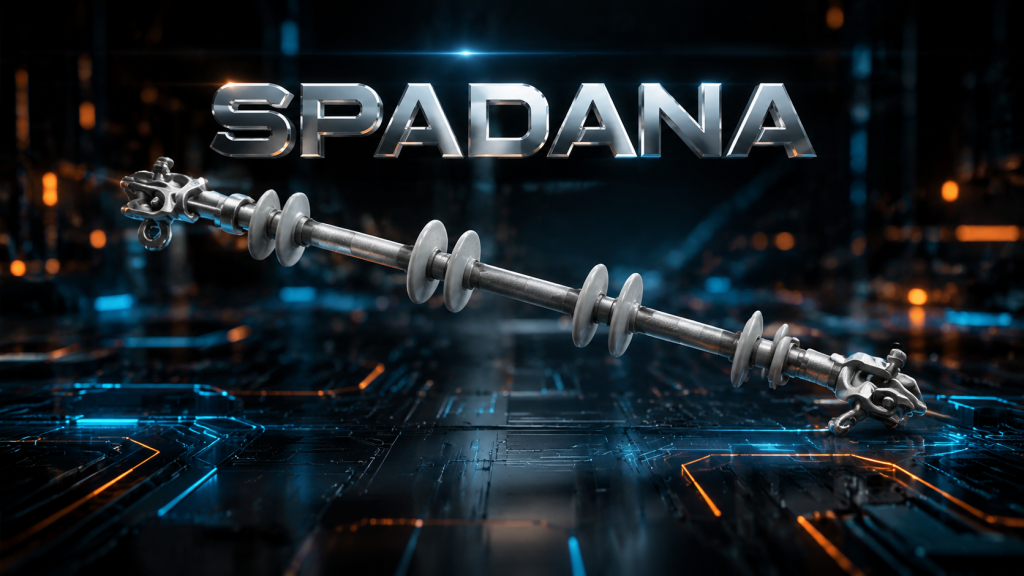

اجزای تشکیل‌دهنده اسپیسر بین‌فازی

اسپیسر بین‌فازی فشار متوسط معمولاً از سه بخش اصلی تشکیل می‌شود:

1. هسته عایقی؛
2. روکش و چترک‌های پلیمری؛
3. کلمپ‌های اتصال به هادی.

۱. هسته عایقی

هسته، بخش اصلی تحمل‌کننده بار مکانیکی در اسپیسر است و باید از استحکام مکانیکی و عایقی کافی برخوردار باشد. بر اساس طراحی محصول، ممکن است در ساخت آن از مواد کامپوزیتی تقویت‌شده با الیاف شیشه، رزین‌های مهندسی یا سایر مواد عایقی مناسب استفاده شود.

وظایف اصلی هسته عبارت‌اند از:

• تحمل نیروهای کششی و فشاری؛
• حفظ فاصله مکانیکی میان هادی‌ها؛
• تأمین بخشی از استقامت عایقی تجهیز؛
• انتقال بار میان دو کلمپ.

وجود ترک، شکستگی، حفره، نفوذ رطوبت یا جداشدگی در ساختار هسته می‌تواند ایمنی و عملکرد تجهیز را به خطر بیندازد.

۲. روکش و چترک‌های سیلیکونی

روکش پلیمری، هسته را در برابر رطوبت، آلودگی و عوامل محیطی محافظت می‌کند. چترک‌ها نیز با افزایش مسیر خزشی، احتمال ایجاد جریان نشتی و تخلیه سطحی را کاهش می‌دهند.

ترکیبات سیلیکونی مناسب می‌توانند ویژگی‌هایی مانند آب‌گریزی، مقاومت در برابر اشعه فرابنفش، تحمل شرایط جوی و عملکرد بهتر در محیط‌های آلوده را فراهم کنند.

روکش اسپیسر باید در برابر عوامل زیر مقاوم باشد:

• تابش فرابنفش خورشید؛
• تغییرات دمایی؛
• رطوبت و بارندگی؛
• آلودگی صنعتی یا نمکی؛
• ترک‌خوردگی و فرسایش سطحی؛
• تخلیه الکتریکی و ردیابی سطحی.

۳. کلمپ

کلمپ‌ها وظیفه اتصال اسپیسر به هادی‌های فاز را بر عهده دارند. این قطعات معمولاً از آلیاژهای مناسب و مقاوم در برابر خوردگی ساخته می‌شوند و ممکن است عملیات حرارتی یا پوشش‌های حفاظتی لازم روی آن‌ها اجرا شود.

کلمپ مناسب باید ویژگی‌های زیر را داشته باشد:

• استحکام مکانیکی کافی؛
• سازگاری با نوع و قطر هادی؛
• مقاومت در برابر خوردگی و اکسیداسیون؛
• جلوگیری از لغزش اسپیسر؛
• جلوگیری از وارد شدن فشار نقطه‌ای به هادی؛
• قابلیت نصب و بازکردن ایمن؛
• دوام مناسب در شرایط جوی سخت.

انتخاب نامناسب کلمپ یا اعمال گشتاور بیش‌ازحد می‌تواند به تغییر شکل، سایش یا آسیب رشته‌های هادی منجر شود.

انواع اسپیسر بین‌فازی فشار متوسط

اسپیسرهای بین‌فازی را می‌توان بر اساس نوع کلمپ و روش نصب به گروه‌های زیر تقسیم کرد:

۱. اسپیسر بین‌فازی مخصوص خط سرد

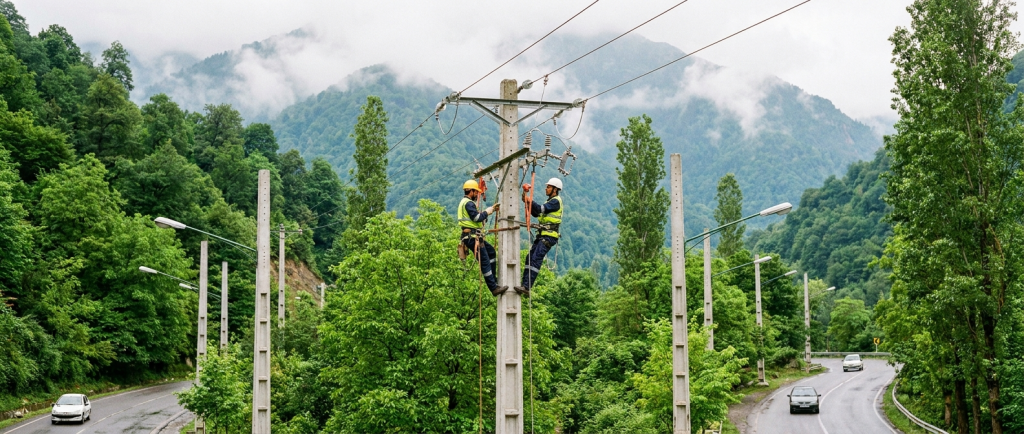

این نوع اسپیسر معمولاً دارای کلمپ‌های متعارف است و پس از بی‌برق کردن و ایمن‌سازی کامل شبکه نصب می‌شود. در این روش، تکنسین با استفاده از بالابر یا تجهیزات دسترسی مناسب به محل نصب نزدیک می‌شود.

مزیت اصلی این روش، امکان کنترل مستقیم‌تر نحوه قرارگیری و محکم شدن کلمپ‌ها است. بااین‌حال، اجرای آن به برنامه‌ریزی خاموشی و رعایت کامل مراحل ایمن‌سازی خط نیاز دارد.

۲. اسپیسر بین‌فازی مخصوص خط گرم

این نوع اسپیسر دارای ساختار و کلمپ متناسب با عملیات روی شبکه برق‌دار است. نصب آن با استفاده از تجهیزات عایقی، ابزارهای خط گرم و روش‌های مصوب بهره‌بردار انجام می‌شود.

تمام اجزای اسپیسر و ابزار نصب باید برای ولتاژ و شرایط عملیاتی موردنظر تأیید شده باشند.

۳. اسپیسر مجهز به کلمپ اتوماتیک ضامن‌دار

این مدل برای نصب از راه دور و استفاده در نقاط دشوار طراحی می‌شود. کلمپ‌های آن پس از قرار گرفتن روی هادی و فعال شدن ضامن، اسپیسر را تثبیت می‌کنند.

این نوع اسپیسر ممکن است در موارد زیر مفید باشد:

• اسپن‌های بلند؛
• خطوط واقع در ارتفاع زیاد؛
• مناطق صعب‌العبور؛
• نقاط دارای محدودیت دسترسی؛
• شرایطی که استفاده از بالابر دشوار است.

امکان نصب از راه دور به معنی حذف الزامات ایمنی خط گرم نیست و همه مراحل باید بر اساس روش اجرایی تأییدشده انجام شوند.

معیارهای انتخاب اسپیسر بین‌فازی مناسب

برای انتخاب اسپیسر مناسب باید مجموعه‌ای از پارامترهای الکتریکی، مکانیکی و محیطی بررسی شود.

پارامترهای الکتریکی

• ولتاژ نامی و حداکثر ولتاژ سیستم؛
• سطح عایقی موردنیاز؛
• فاصله هوایی؛
• فاصله خزشی؛
• شرایط اضافه‌ولتاژ؛
• سطح آلودگی محیط؛
• عملکرد در شرایط مرطوب.

پارامترهای مکانیکی

• طول اسپن؛
• فلش و کشش هادی؛
• وزن و قطر هادی؛
• نوع و ساختار هادی؛
• نیروهای کششی و فشاری وارد بر اسپیسر؛
• سرعت باد طراحی؛
• بار یخ؛
• دامنه حرکتی احتمالی فازها؛
• آرایش هندسی هادی‌ها.

شرایط محیطی

• میزان آلودگی صنعتی؛
• شوری محیط در مناطق ساحلی؛
• ارتفاع از سطح دریا؛
• دمای حداقل و حداکثر؛
• شدت تابش خورشید؛
• رطوبت و بارندگی؛
• سابقه باد شدید یا یخ‌زدگی.

الزامات نصب و بهره‌برداری

• امکان یا عدم امکان اعمال خاموشی؛
• قابلیت نصب با ابزار خط گرم؛
• دسترسی به محل نصب؛
• امکان بازرسی دوره‌ای؛
• سازگاری کلمپ با هادی؛
• دستورالعمل و گواهی‌های فنی سازنده.

روش کلی نصب اسپیسر بین‌فازی

محل و تعداد اسپیسرها باید با توجه به طراحی خط، نوع آرایش فازها، طول اسپن، رفتار دینامیکی هادی، سابقه خطا، شرایط باد و یخ و دستورالعمل سازنده تعیین شود. ارائه یک فاصله ثابت برای تمام خطوط، از نظر مهندسی صحیح نیست.

الف) نصب اسپیسر در شرایط خط سرد

در شرایطی که امکان اعمال خاموشی وجود داشته باشد، می‌توان از اسپیسرهای مجهز به کلمپ معمولی استفاده کرد.

مراحل کلی کار عبارت‌اند از:

1. اخذ مجوزهای لازم و اعمال خاموشی؛
2. جداسازی الکتریکی مدار از تمام منابع؛
3. جلوگیری از وصل مجدد ناخواسته؛
4. آزمون بی‌برقی؛
5. اتصال زمین و کوتاه‌کردن طبق دستورالعمل؛
6. دسترسی ایمن به هادی‌ها؛
7. بررسی سلامت اسپیسر و تطابق کلمپ با هادی؛
8. نصب اسپیسر در محل تعیین‌شده؛
9. اعمال گشتاور مجاز طبق دستورالعمل سازنده؛
10. کنترل نهایی وضعیت کلمپ، هادی و فاصله‌ها.

در خطوط سه‌فاز ممکن است برای ایجاد ارتباط میان سه هادی، بیش از یک اسپیسر موردنیاز باشد؛ اما تعداد و آرایش دقیق آن باید بر اساس طراحی سازنده و مطالعه مهندسی تعیین شود.

در برخی دستورالعمل‌ها محل‌هایی مانند کسری از طول اسپن پیشنهاد می‌شود، اما نسبت‌هایی نظیر $L/3$ یا $L/4$ نباید بدون تأیید سازنده و محاسبات خط، به‌عنوان قاعده عمومی استفاده شوند.

شکل ۳ ـ نمونه موقعیت نصب اسپیسرهای بین‌فازی در یک اسپن

ب) نصب اسپیسر روی خط برق‌دار

در مواردی که امکان اعمال خاموشی وجود ندارد، ممکن است از اسپیسرهای مخصوص خط گرم استفاده شود. این محصولات باید برای نصب روی شبکه برق‌دار طراحی و تأیید شده باشند.

نصب خط گرم باید با رعایت الزامات زیر انجام شود:

• استفاده از گروه اجرایی دارای صلاحیت؛
• اجرای روش مصوب خط گرم؛
• رعایت فاصله‌های ایمنی؛
• استفاده از ابزار عایقی متناسب با سطح ولتاژ؛
• کنترل وضعیت آب‌وهوا؛
• بررسی سلامت ابزارها و اسپیسر؛
• رعایت دستورالعمل بهره‌بردار و سازنده.

بسته به طراحی کلمپ، ممکن است اسپیسر با ابزارهای عایقی مخصوص روی هادی قرار گرفته و سپس پیچ یا مکانیزم تثبیت آن فعال شود.

ج) نصب در اسپن‌های بلند و مناطق صعب‌العبور

در اسپن‌های بلند، خطوط مرتفع یا مناطق دشوار، می‌توان در صورت تأیید فنی از اسپیسرهای دارای کلمپ اتوماتیک استفاده کرد. در بعضی سامانه‌ها، اسپیسر با استفاده از طناب و تجهیزات پرتاب طناب به محل نصب منتقل می‌شود.

در این روش، گروه اجرایی ممکن است اقدامات کلی زیر را انجام دهد:

1. بررسی مسیر و انتخاب محل نصب بر اساس طرح مهندسی؛
2. آماده‌سازی اسپیسر و طناب‌های هدایت؛
3. عبور کنترل‌شده طناب از اطراف یا بالای هادی‌ها؛
4. انتقال اسپیسر به ارتفاع و موقعیت موردنظر؛
5. هدایت کلمپ‌ها روی هادی‌ها؛
6. فعال کردن مکانیزم قفل یا ضامن؛
7. آزادسازی طناب‌ها؛
8. بازرسی نهایی و اطمینان از قفل شدن صحیح کلمپ‌ها.

این روش به طراحی محصول و تجهیزات اختصاصی آن وابسته است و نباید بدون آموزش عملی، ارزیابی ریسک و دستورالعمل مصوب اجرا شود.

نکات مهم در نصب اسپیسر بین‌فازی

برای دستیابی به عملکرد مناسب و جلوگیری از آسیب به شبکه، رعایت نکات زیر ضروری است:

• اسپیسر باید با کلاس ولتاژی شبکه سازگار باشد.
• نوع و اندازه کلمپ باید با قطر و ساختار هادی مطابقت داشته باشد.
• کلمپ نباید باعث له‌شدگی، سایش یا رشته‌رشته شدن هادی شود.
• فاصله خزشی تجهیز باید با شرایط آلودگی محیط متناسب باشد.
• محل نصب باید بر اساس محاسبات مکانیکی و دینامیکی انتخاب شود.
• نباید اسپیسر را بدون بررسی اثر آن بر بارهای مکانیکی خط نصب کرد.
• فاصله اسپیسر تا سایر تجهیزات باید مطابق الزامات عایقی باشد.
• گشتاور پیچ‌ها باید مطابق دستورالعمل سازنده اعمال شود.
• نصب روی هادی معیوب، خورده یا دارای رشته‌های شکسته مجاز نیست.
• پس از نصب، وضعیت کلمپ‌ها، روکش عایقی و هادی باید بازرسی شود.
• وضعیت تجهیز باید در برنامه بازرسی دوره‌ای شبکه قرار گیرد.

بازرسی و نگهداری اسپیسر بین‌فازی

اسپیسرهای بین‌فازی نیز مانند سایر تجهیزات خط هوایی باید به‌صورت دوره‌ای بازرسی شوند. موارد مهم در بازرسی عبارت‌اند از:

• ترک، شکستگی یا فرسایش روکش عایقی؛
• آسیب یا پارگی چترک‌ها؛
• آثار تخلیه سطحی یا قوس الکتریکی؛
• تغییر رنگ، سوختگی یا کربنی‌شدن سطح؛
• خوردگی کلمپ‌ها و اتصالات فلزی؛
• جابه‌جایی یا لغزش کلمپ روی هادی؛
• شل شدن پیچ‌ها یا ضامن‌ها؛
• آسیب‌دیدگی رشته‌های هادی؛
• تغییر شکل هسته یا اجزای مکانیکی؛
• تجمع آلودگی روی سطح عایق.

در صورت مشاهده آسیب عایقی، تغییر شکل شدید، شکستگی، خوردگی پیشرفته یا خرابی مکانیزم قفل، تجهیز باید مطابق دستورالعمل بهره‌بردار از سرویس خارج و تعویض شود.

مزایای استفاده از اسپیسر بین‌فازی

استفاده صحیح و مهندسی‌شده از اسپیسر بین‌فازی می‌تواند مزایای زیر را به همراه داشته باشد:

1. کمک به حفظ فاصله ایمن میان فازها؛
2. کاهش احتمال برخورد هادی‌ها؛
3. کاهش خطاهای فاز به فاز ناشی از نوسانات شدید؛
4. محدود کردن حرکت نسبی هادی‌ها در شرایط خاص؛
5. افزایش قابلیت اطمینان شبکه؛
6. کاهش خاموشی‌های ناشی از نزدیک شدن فازها؛
7. کمک به حفاظت از هادی‌ها، مقره‌ها و یراق‌آلات؛
8. امکان استفاده در اسپن‌های بلند و نقاط با دسترسی دشوار؛
9. امکان نصب برخی مدل‌ها به روش خط گرم؛
10. وزن نسبتاً کم و سهولت جابه‌جایی برخی مدل‌ها.

محدودیت‌ها و ملاحظات فنی

اسپیسر بین‌فازی راه‌حل مناسبی برای همه مشکلات خطوط هوایی نیست و انتخاب یا نصب نادرست آن می‌تواند تنش‌های جدیدی به هادی و سازه وارد کند.

محدودیت‌های مهم این تجهیز عبارت‌اند از:

• لزوم انجام محاسبات مکانیکی و عایقی؛
• وابستگی عملکرد به محل صحیح نصب؛
• نیاز به سازگاری کامل کلمپ با هادی؛
• ضرورت بازرسی دوره‌ای؛
• احتمال ایجاد تمرکز تنش در صورت نصب نامناسب؛
• عدم جایگزینی کامل با دمپرهای تخصصی کنترل ارتعاش؛
• نیاز به تجهیزات و آموزش ویژه برای نصب خط گرم؛
• وابستگی تعداد اسپیسرها به شرایط اختصاصی هر اسپن.

بنابراین، پیش از نصب باید مشخص شود که مشکل اصلی خط ناشی از گالوپینگ، نوسان آئولی، تاب‌خوردن، فلش نامناسب، طول زیاد اسپن یا ضعف طراحی آرایش فازها است. راهکار نهایی ممکن است ترکیبی از اصلاح طراحی، تنظیم کشش هادی، نصب دمپر، افزایش فاصله فازها یا استفاده از اسپیسر باشد.

جمع‌بندی

اسپیسر بین‌فازی فشار متوسط یکی از تجهیزات مؤثر در کنترل فاصله هادی‌ها و کاهش احتمال برخورد فازها در خطوط هوایی است. این تجهیز با محدود کردن حرکت نسبی هادی‌ها می‌تواند احتمال خطاهای فاز به فاز و خاموشی‌های ناشی از نوسانات شدید را کاهش دهد و قابلیت اطمینان شبکه را بهبود بخشد.

بااین‌حال، عملکرد مناسب اسپیسر به انتخاب صحیح مشخصات عایقی و مکانیکی، محل نصب، نوع کلمپ، سازگاری با هادی و رعایت دستورالعمل‌های ایمنی وابسته است. تعداد و موقعیت نصب اسپیسرها باید بر اساس محاسبات مهندسی، شرایط اقلیمی، آرایش خط و دستورالعمل سازنده تعیین شود.

نصب روی خط برق‌دار نیز عملیاتی تخصصی و پرخطر است که تنها باید توسط نیروهای آموزش‌دیده و دارای صلاحیت، با استفاده از ابزارهای تأییدشده و روش اجرایی مصوب انجام شود.
