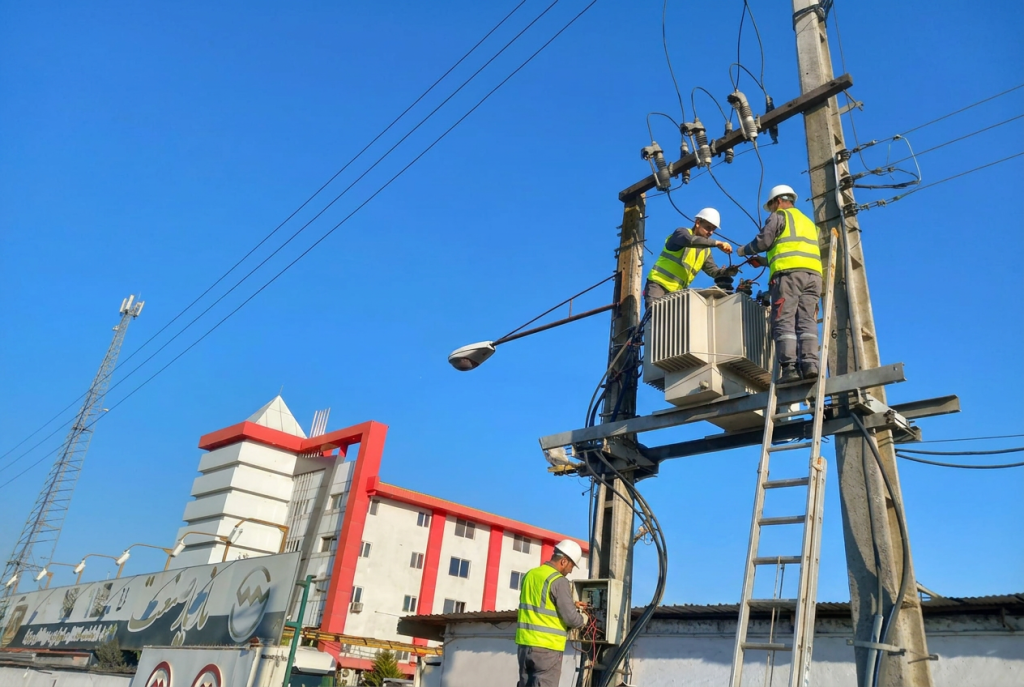

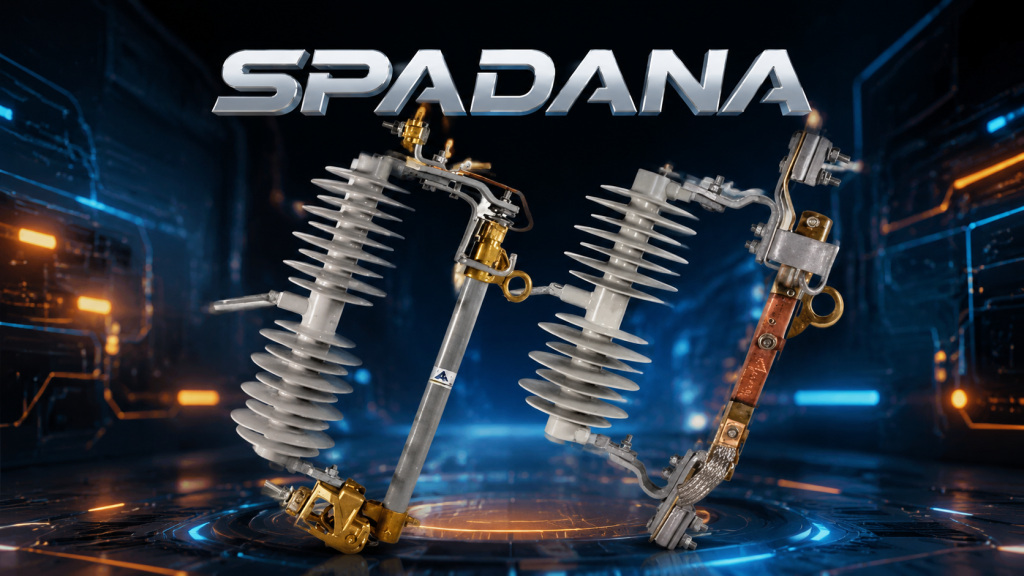

مراحل استاندارد نصب کات‌اوت فیوز روی تیر فشار متوسط

نصب صحیح کات‌اوت فیوز نقش مستقیمی در عملکرد مکانیکی مناسب آن (سقوط آزاد بازو پس از عمل کردن) و جلوگیری از آرک‌های ناخواسته دارد.

• گام اول: نصب پایه نگهدارنده (براکت): براکت فلزی گالوانیزه مخصوص کات‌اوت روی کراس‌آرم (کنسول) تیر برق با پیچ و مهره‌های مناسب کاملاً محکم می‌شود. پایه باید بدون لق‌زدن و در زاویه استاندارد نصب گردد تا لوله فیوزگیر پس از عمل کردن به‌راحتی تحت نیروی وزن خود سقوط کند.
• گام دوم: سوار کردن بدنه عایق: بدنه عایق کات‌اوت روی براکت فلزی نصب می‌شود. در این مرحله باید فواصل ایمن بدنه از پایه‌های فلزی و سایر فازها بررسی شود.
• گام سوم: آماده‌سازی و بارگذاری فیوزگیر: فیوزلینک با آمپراژ کالیبره‌شده و متناسب با طرح حفاظتی انتخاب شده، درون لوله فیوزگیر قرار می‌گیرد. انتهای سیم فیوزلینک با گشتاور مناسب در بخش پایینی فیوزگیر سفت می‌شود تا کشش مکانیکی لازم برای قفل شدن مکانیسم برقرار گردد. بازو به مفصل لولایی پایینی متصل شده و آویزان باقی می‌ماند.
• گام چهارم: سربندی کابل‌ها: سیم یا کابل ورودی فشار متوسط به ترمینال بالایی و کابل خروجی (به سمت ترانسفورماتور یا مصرف‌کننده) به ترمینال پایینی متصل می‌شود. استفاده از کابلشو یا اتصالات مناسب جهت جلوگیری از گرم شدن نقطه‌ای (Hot Spot) الزامی است.
• گام پنجم: بسته کردن فیوزگیر و برق‌دار کردن: با استفاده از چوب استیک عایق (Hot Stick) و قرار دادن قلاب آن در حلقه مخصوص روی فیوزگیر، لوله به سمت بالا هدایت شده و با یک فشار ملایم و ناگهانی در کنتاکت بالایی قفل می‌شود تا مدار برق‌دار گردد.

استانداردهای تخصصی کات‌اوت فیوز

طراحی، ساخت و تست کات‌اوت فیوزها باید مطابق با استانداردهای معتبر بین‌المللی زیر انجام گیرد:

• IEC 60282-2: استاندارد تخصصی فیوزهای فشار قوی – بخش دوم: فیوزهای اخراجی (Expulsion Fuses).
• IEC 62217: استاندارد پایه برای مقره‌های پلیمری فشار متوسط و قوی (تست‌های عمومی مواد پلیمری).
• IEEE C37.41 & IEEE C37.42: استانداردهای انجمن مهندسان برق و الکترونیک برای تست و مشخصات فنی فیوزهای توزیع و کات‌اوت‌ها.

آزمون‌های کلیدی استاندارد (Type Tests)

1. آزمون‌های دی‌الکتریک: تست ولتاژ پایداری ضربه صاعقه (BIL) و ولتاژ فرکانس قدرت در دو حالت خشک و مرطوب.
2. آزمون افزایش دما (Temperature Rise): بررسی دمای کنتاکت‌ها در جریان نامی.
3. آزمون قدرت قطع (Breaking Test): بررسی عملکرد فیوز در قطع جریان‌های اتصال کوتاه حداقل و حداکثر.
4. آزمون‌های مکانیکی: تست خستگی ناشی از قطع و وصل مکرر.
5. آزمون‌های محیطی مقره‌های پلیمری: تست پیرشدگی تسریع‌شده، فرسایش در اثر ردیابی الکتریکی (Tracking) و تست چرخ هرزگرد (Wheel Test).

مزایای کلیدی استفاده از کات‌اوت فیوز

۱. ایمنی بالا و نشانه‌گذاری فیزیکی خطا: سقوط بازوی فیوزگیر پس از عملکرد، یک فاصله جدایی هوایی مطمئن ایجاد کرده و از فواصل دور نیز به‌راحتی توسط اپراتور قابل رویت است.

۲. سادگی و قابلیت اطمینان بالا: به دلیل ساختار فاقد مدارهای کنترلی و بخش‌های الکترونیکی پیچیده، نرخ خرابی ذاتی بسیار پایینی دارد.

۳. حفاظت گزینشی (Selectivity): با هماهنگی دقیق فیوزلینک‌ها با رله‌های بالادست و سایر فیوزهای شبکه، می‌توان قطعی‌ها را به حداقل رساند و فقط بخش معیوب را ایزوله کرد.

۴. صرفه‌جویی اقتصادی چشمگیر: هزینه اولیه خرید، نصب و جایگزینی فیوزلینک سوخته در مقایسه با کلیدهای قدرت (دژنکتور و ریکلوزر) بسیار ناچیز است.

۵. تعویض و بازیابی سریع خط: پس از رفع عیب، خط با تعویض یک فیوزلینک ساده و ارزان‌قیمت در زمان کوتاهی مجدداً برق‌دار می‌شود.

جمع‌بندی

کات‌اوت فیوز به عنوان یکی از تجهیزات کلاسیک حفاظتی در شبکه‌های توزیع فشار متوسط، نقشی بی‌بدیل در پایداری سیستم برق‌رسانی دارد. مکانیسم فیزیکی آن در خاموش کردن قوس الکتریکی به کمک گازهای پرفشار حاصل از تجزیه حرارتی دیواره لوله، روشی بسیار کارآمد و هوشمندانه است.

امروزه با توجه به مزایای مقره‌های پلیمری کامپوزیتی در کاهش وزن، پایداری در برابر ضربه و عملکرد عالی در محیط‌های آلوده، استفاده از کات‌اوت فیوزهای پلیمری به عنوان گزینه‌ای بهینه و آینده‌نگرانه توصیه می‌شود. با این حال، دستیابی به حداکثر کارایی این تجهیز مستلزم رعایت دقیق استانداردهای طراحی شبکه، نصب اصولی و فرآیندهای بهره‌برداری صحیح است.
